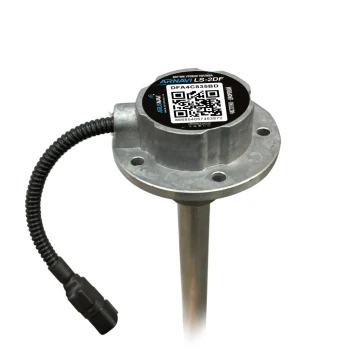

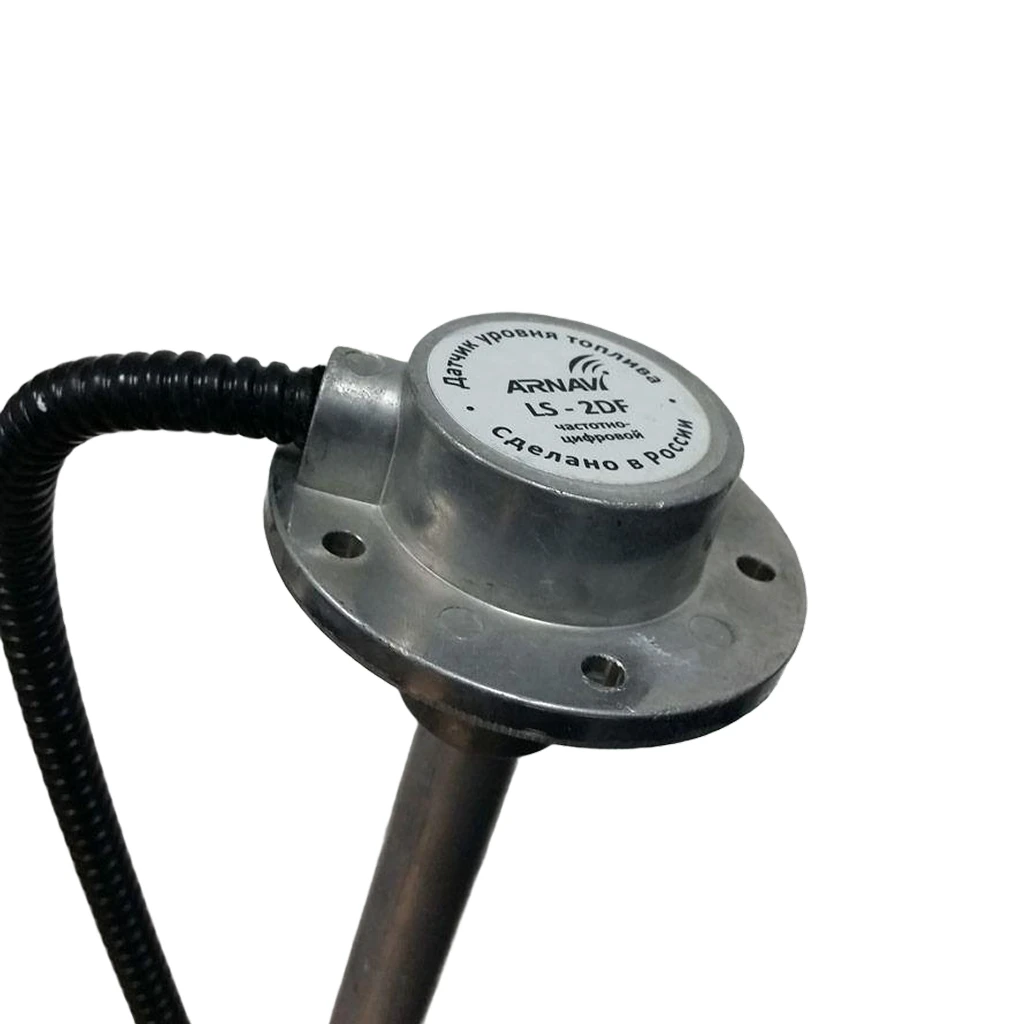

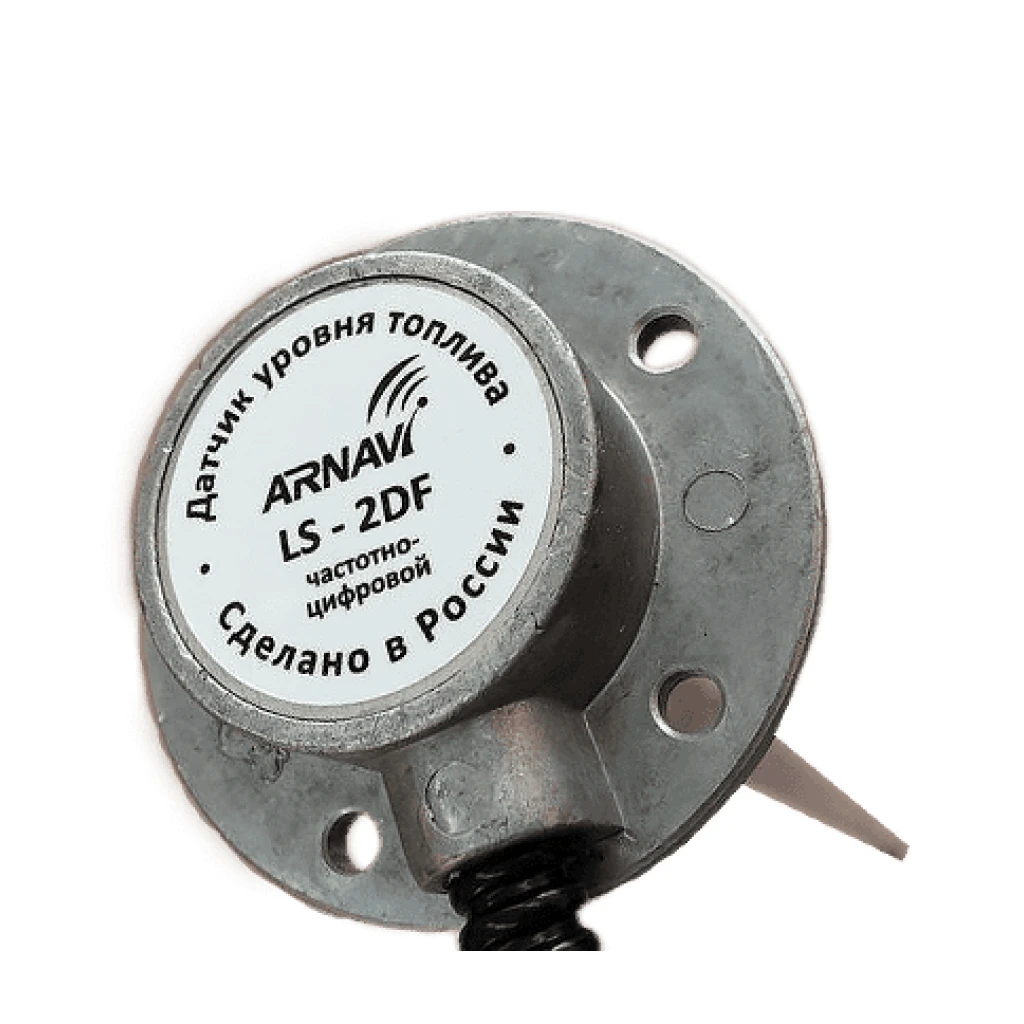

Датчик уровня топлива Arnavi LS-2DF предназначен для определения уровня топлива в емкостях на автотранспорте, железнодорожном транспорте, складах горюче- смазочных материалов (ГСМ).
Датчик не предназначен для измерения уровня воды и других токопроводящих жидкостей, а также жидкостей изменяющих агрегатное состояние в рабочем диапазоне температур. Датчик не предназначен для измерения уровня топлива в емкостях, к которым предъявляются требования взрывозащиты оборудования.
Гальваническая изоляция между цепями питания, цепями интерфейсов измерительной частью, которая включает в себя все металлические части устройства и схему измерительного генератора. Можно подключать питание устройства напрямую к автомобильному аккумулятору, минуя штатный выключатель «массы».
ДУТ поддерживает популярные протоколы передачи данных (по цифровому интерфейсу RS485), что позволяет использовать датчик в любых системах мониторинга транспорта. ДУТ имеет два активных выходных сигнала: цифровой RS485 и частотный выход, которые работают одновременно и параллельно, т.е. можно произвести подключения сразу по двум каналам.
Технические характеристики:
Напряжение питания от 8 В до 40 В
Ток потребления при 12 В не более 20 мА при 24 В не более 10 мА
Встроенная гальванческая развязка есть
Защита цифрового выхода есть
Защита от переполюсовки есть
Защита от перенаряжения есть
Подтяжки частотного выхода к плюсу питания есть, активируется через настройки
Выходы (все в одном ДУТ) RS-485 частотный индикатор низкого уровня (опция)
Встроенный датчик температуры есть
Погрешность измерения не более 0.5%
Диапазон рабочих температур от - 45 до + 80 ºС
Длина измерительной части от 20 до 250 см
Обновление ПО есть
Характеристики
| Производитель: | ARNAVI |
| Интерфейсы | RS-485, RS-232 (опционально) |
| Степень защиты корпуса | — |
| Аналоговый режим | — |
| Гальваническая развязка, В | Есть |
| Диапазон выходного аналогового сигнала | — |
| Диапазон выходного цифрового сигнала | — |
| Напряжение питания | 12...40В |
| Подключение к ПК | — |
| Протокол обмена данными | RS485 / RS232 |
| Рабочая температура (с АКБ) | от — 40 до + 60 |
| Скорость обмена данными, бит/с | 19200 |
| Цифровой режим | — |
| Частотный режим | — |
| Код товара: | 25-0002-0373 |
