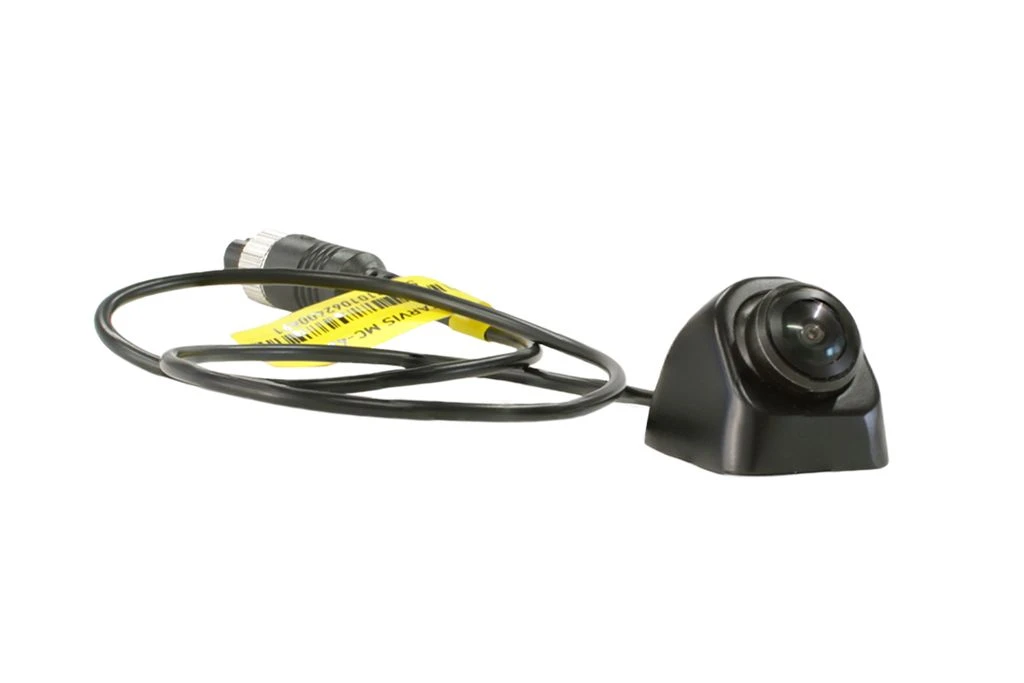

CARVIS MC-421 — это антивандальная миниатюрная камера для использования в транспортных средствах. Устройство сочетает компактные размеры с высоким качеством видеосъемки Full HD и предназначено как для внутреннего, так и для наружного монтажа. Антивандальный металлический корпус обеспечивает надежную защиту от механических повреждений, а гибкая система настройки угла обзора позволяет адаптировать камеру под различные задачи — от контроля салона до использования в качестве камеры заднего вида. Камера имеет сертификацию, подтверждающую соответствие требованиям транспортной безопасности, что разрешает ее применение на объектах транспортной инфраструктуры и транспортных средствах.
Ключевые преимущества
-
Full HD разрешение: матрица 1/2,9'' CMOS GC2053 обеспечивает четкое и детализированное видео 1920×1080 пикселей, что позволяет фиксировать важные детали в любых дорожных условиях.
-
Сверхширокий угол обзора: объектив 1,8 мм формирует угол 149° по горизонтали, что минимизирует «слепые» зоны и обеспечивает максимальный охват пространства.
-

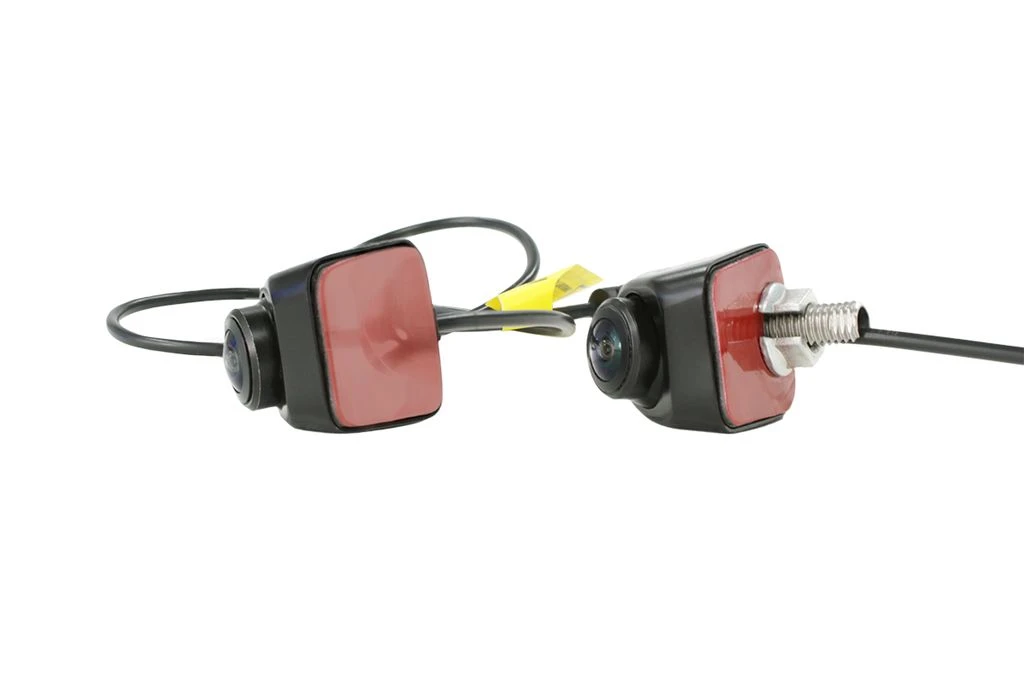

Два способа монтажа: установка на двухсторонний скотч для быстрого размещения без сверления или врезной монтаж для скрытой проводки и повышенной защиты от несанкционированного доступа.
-
Антивандальный корпус IP68: металлический корпус защищает устройство от пыли, влаги и механических воздействий, обеспечивая стабильную работу в экстремальных погодных условиях.
-

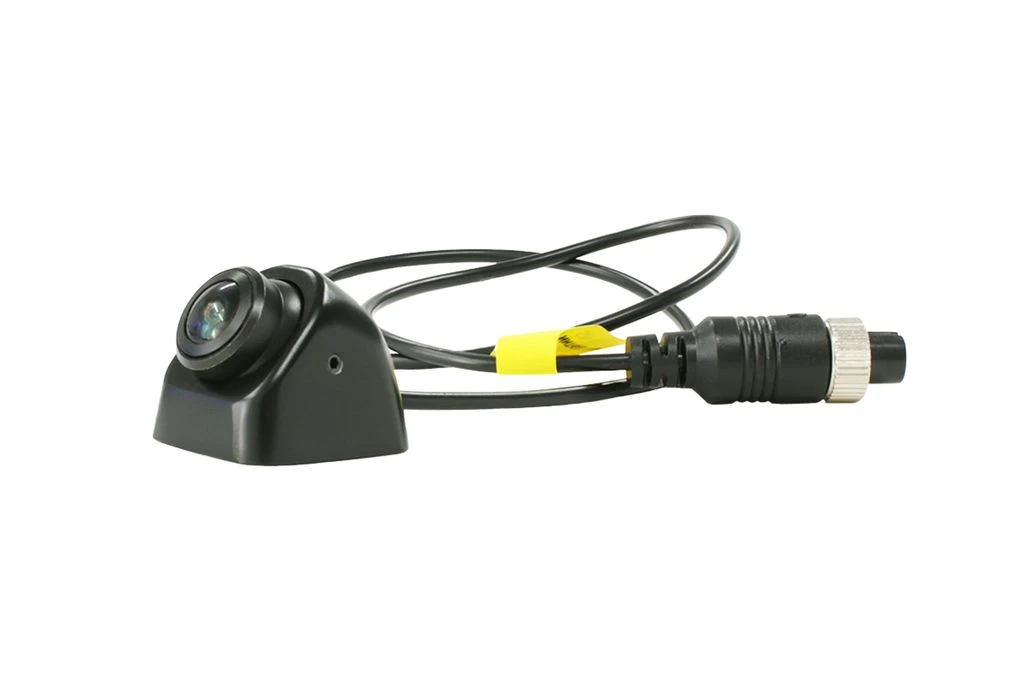

Надежное соединение: 4-пиновый авиационный разъем с крепежной гайкой гарантирует стабильный контакт даже при интенсивных вибрациях во время движения.
-
Компактность: миниатюрные размеры (32,4×30×26,4 мм) и вес всего 65 г позволяют устанавливать камеру в любом месте без ущерба для интерьера.
-
Сертификация транспортной безопасности: наличие подтверждающего документа разрешает применение камеры на объектах транспортной инфраструктуры и в транспортных средствах.
Технические характеристики
| Параметр | Значение |
| Тип камеры | Автомобильная, миниатюрная, антивандальная |
| Матрица | 1/2,9'' CMOS GC2053 + FH8536H |
| Разрешение | 2 Мп (1920×1080, Full HD) |
| Количество активных пикселей | 1920×1080 |
| Объектив, мм | 1,8 |
| Угол обзора по горизонтали | 149° |
| Система цветности | PAL |
| Видеовыход | Авиационный интерфейс (4 pin), AHD |
| Аудиовыход | Нет |
| Чувствительность, люкс | 0,01 |
| Гамма коррекция | 0,45 |
| Скорость электронного затвора, с | 1/25 — 1/100 000 |
| Отношение «сигнал/шум», дБ | более 50 (AGC выключен) |
| Баланс белого (AWB) | Автоматический |
| Контроль усиления (AGC) | Автоматический |
| Материал корпуса | Металл |
| Класс защиты | IP68 |
| Рабочие условия | −20°C … +60°C, влажность до 95% |
| Напряжение питания, В | DC 12±3 |
| Максимальное энергопотребление, мА | 60 |
| Размер, мм | 32,4×30×26,4 |
| Вес, г | 65 |

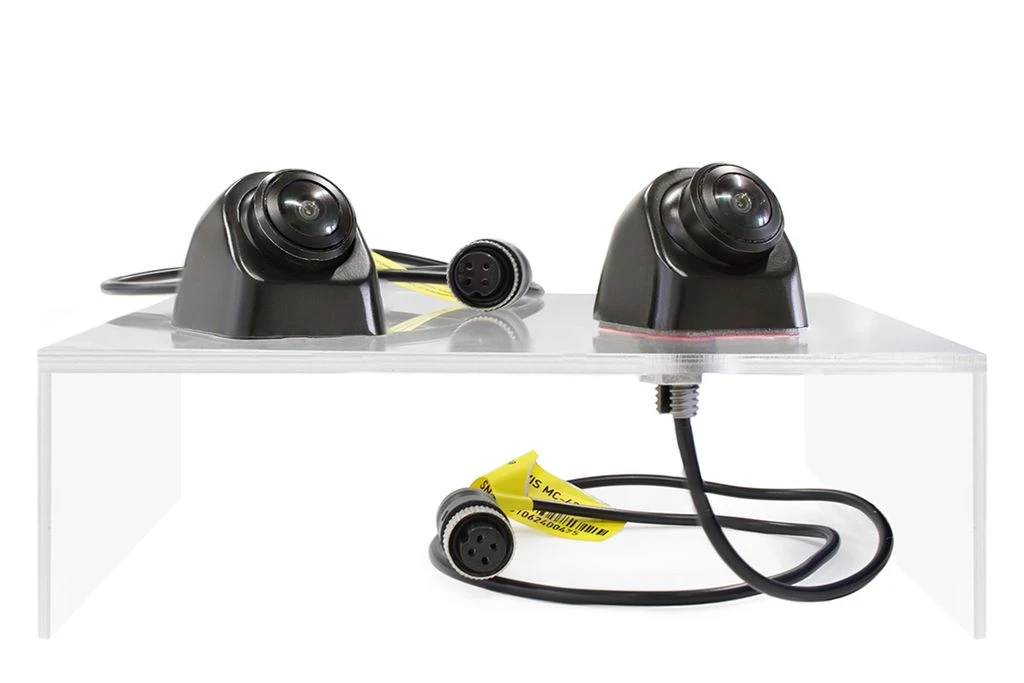

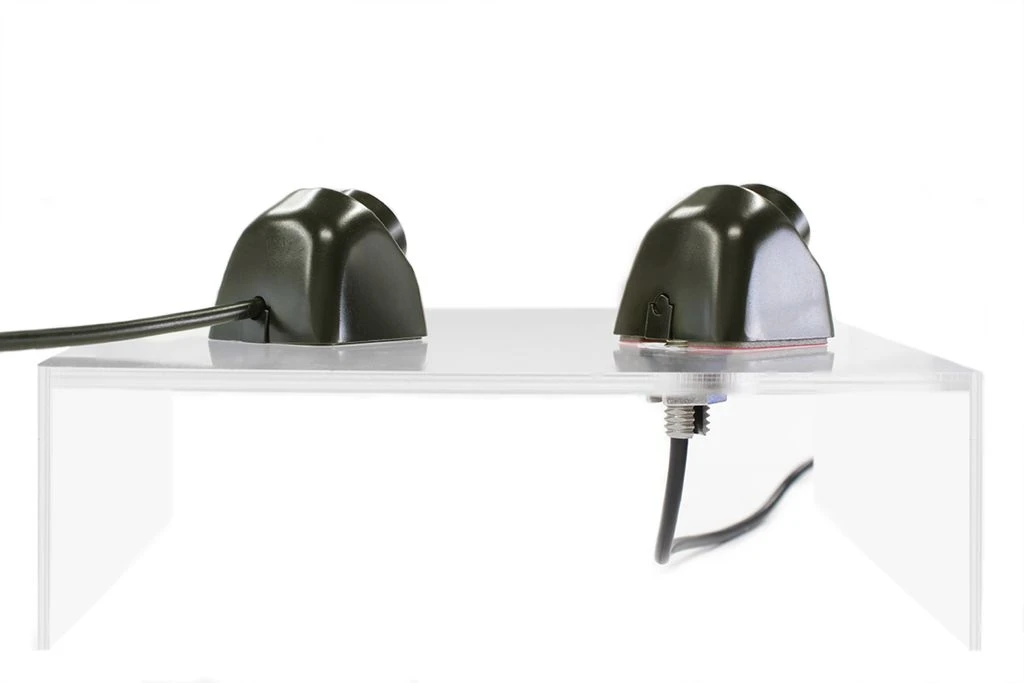

Способы монтажа
-
Крепление на двухсторонний скотч: быстрая и удобная установка без необходимости сверления отверстий. Идеально для временного размещения или при невозможности нарушать целостность обшивки.
-
Врезной монтаж: кабель прокладывается скрыто внутри панели, обеспечивая аккуратный внешний вид и защиту соединений от несанкционированного доступа. Рекомендуется для постоянной установки на объектах транспортной инфраструктуры.
Области применения
-
Пассажирский транспорт: автобусы, троллейбусы, трамваи — для контроля салона и пассажиропотока.
-
Коммерческий транспорт: грузовики, фургоны — в качестве камеры заднего вида или наблюдения за грузовым отсеком.
-
Служебный транспорт: автомобили полиции, скорой помощи, инкассации — для фиксации событий в салоне и вокруг ТС.
-
Объекты транспортной инфраструктуры: сертификация камеры разрешает ее использование на объектах, где требуется соблюдение норм транспортной безопасности.
-
Спецтехника: погрузчики, краны, экскаваторы — для мониторинга рабочей зоны в ограниченном пространстве.
Комплектация
-
Миниатюрная камера CARVIS MC-421
-
Крепление на двухсторонний скотч
-
Врезной монтажный комплект
-
Кабель с авиационным разъемом (4-pin)
-
Руководство по эксплуатации
-
Сертификат соответствия требованиям транспортной безопасности
Монтаж и подключение
Камера устанавливается одним из двух способов: на двухсторонний скотч для быстрого монтажа без сверления или врезным методом для скрытой прокладки кабелей. Подключение осуществляется через 4-пиновый авиационный разъем с фиксирующей гайкой, устойчивый к вибрациям. Питание подается от бортовой сети 12 В (диапазон 9–15 В), видеосигнал передается по стандарту AHD. Благодаря металлическому корпусу и классу защиты IP68 камера сохраняет работоспособность в условиях повышенной влажности, запыленности и при перепадах температур. Наличие сертификата транспортной безопасности позволяет использовать устройство на объектах, подлежащих обязательной сертификации по требованиям транспортной безопасности.
Характеристики
| Производитель: | CARVIS |
| Разрешение записи | 1920×1080 |
| максимальное разрешение | 2 Mpx (1080P) |
| Напряжение питания | DC 12±3 |
| Корпус | Металл |
| Объектив | 1,8 |
| Рабочая температура (с АКБ) | -20℃ ... +60℃, влажность до 95% |
| Разъем подключения | Авиационный интерфейс (4 pin), AHD |
| Степень защиты корпуса | IP68 |
| Угол обзора | 149° |
| Код товара: | |
Документация
